سوئیچ فشار چیست؟

سوئیچ فشار یک سنسور مکانیکی–الکتریکی است که با رسیدن فشار گاز به نقطه تنظیم‌شده (Cut-out)، مدار برق را قطع می‌کند یا وصل می‌کند. این قطعه معمولاً روی خط مکش یا خط تخلیه نصب می‌شود.

کارکرد اصلی آن:

• جلوگیری از کارکرد کمپرسور در فشار بالا یا فشار بیش از حد پایین

• محافظت از روغن‌کاری کمپرسور

• کمک به عملکرد ایمن کندانسور

• جلوگیری از Overheat و اورلود

 انواع سوئیچ فشار

سوئیچ‌ها به‌طور کلی دو نوع هستند:

  1. سوئیچ فشار بالا (High Pressure Switch – HP)

محل نصب: خط تخلیه

وظیفه: قطع کردن مدار هنگام افزایش بیش از حد فشار (مثلاً گرفتگی کندانسور یا فن خراب)

  1. سوئیچ فشار پایین (Low Pressure Switch – LP)

محل نصب: خط مکش

وظیفه: جلوگیری از کارکرد کمپرسور هنگام کمبود گاز یا یخ‌زدگی اوپراتور

در اکثر سیستم‌های تجاری و خانگی، این دو سوئیچ به‌صورت سری با کمپرسور بسته می‌شوند.

 سوئیچ فشار چگونه کار می‌کند؟

عملکرد آن کاملاً مکانیکی است. داخل سوئیچ یک دیافراگم وجود دارد که با تغییر فشار حرکت می‌کند. این حرکت موجب باز یا بسته شدن یک کنتاکت الکتریکی می‌شود.

• حالت عادی: NC (Normally Closed – مداربسته)

• زمان افزایش فشار بیش از حد: سوئیچ باز می‌شود (Open) و برق کمپرسور قطع می‌شود

• زمان بازگشت فشار به محدوده طبیعی: سوئیچ دوباره بسته می‌شود (Reset)

 علائم خرابی سوئیچ فشار

خرابی سوئیچ فشار نشانه‌های مشخصی دارد:

• کمپرسور روشن نمی‌شود

• کمپرسور بلافاصله قطع می‌کند

• فشار مدار طبیعی است ولی سوئیچ فرمان اشتباه می‌دهد

• سوئیچ Reset نمی‌شود

• تغییر نقطه Cut-out بدون دلیل

• نشت اندک گاز از محل اتصال

در بسیاری از موارد، تکنسین‌ها به اشتباه کمپرسور را معیوب تصور می‌کنند در حالی که مشکل فقط سوئیچ فشار است.

روش تست سوئیچ فشار

قبل از تعویض، بهتر است سوئیچ را تست کنید:

  1. تست قطع و وصل (Continuity) با مولتی‌متر

• در حالت خاموش: کنتاکت باید بسته باشد

• در فشار بالا: کنتاکت باز می‌شود

روش تست سوئیچ فشار

  1. تست مکانیکی

• افزایش فشار تا Cut-out

• بررسی باز شدن کنتاکت

• کاهش فشار و مشاهده Reset

  1. تست نشتی

• کف صابون روی محل اتصال رزوه

 نکات مهم نصب سوئیچ فشار

• سوئیچ را همیشه روی نقطه‌ای با فشار واقعی نصب کنید.

• از چسب یا تفلون مناسب استفاده کنید؛ نشت کوچک باعث عملکرد اشتباه می‌شود.

• کابل‌ها را از مسیر داغ کمپرسور عبور ندهید.

• هرگز سوئیچ را Bypass دائمی نکنید.

• هنگام سرویس، همیشه عملکرد آن را تست کنید.

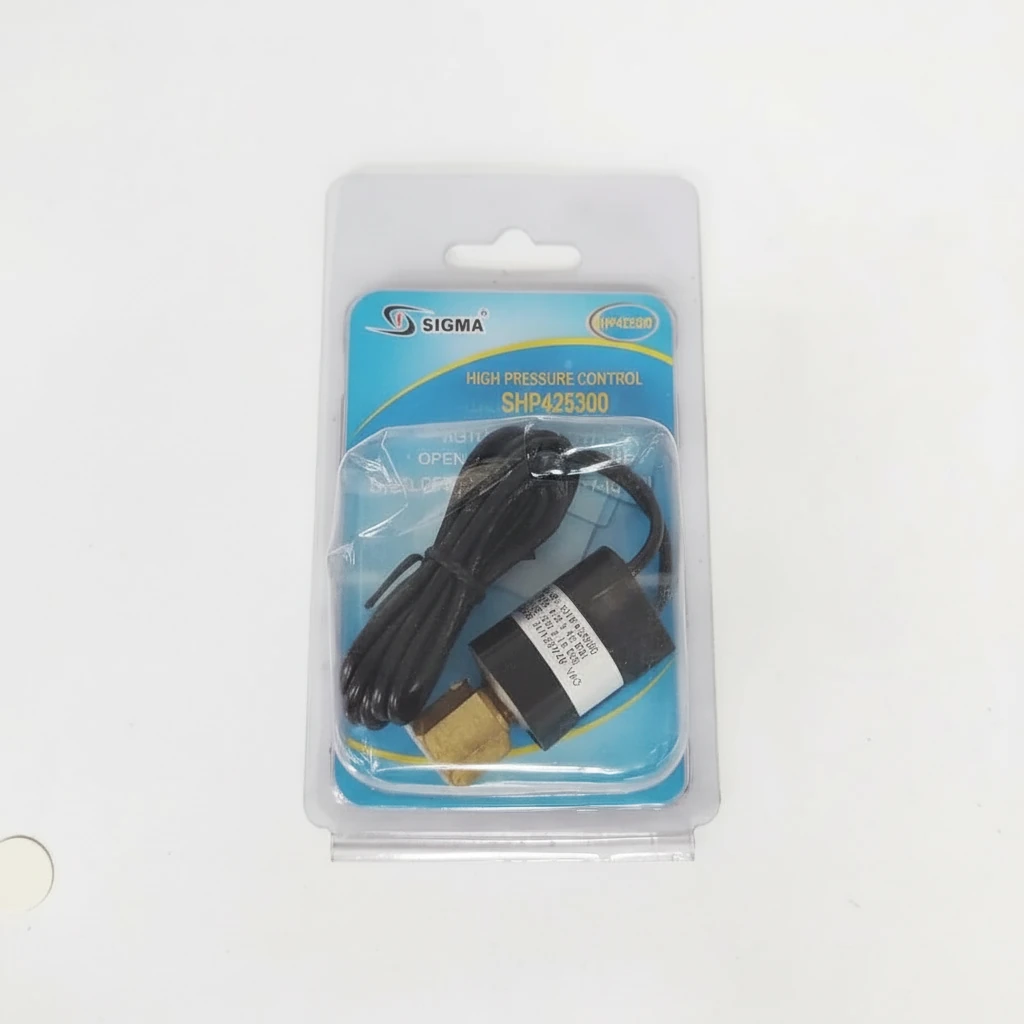

معرفی سوئیچ فشار بالا SIGMA مدل SHP425300

سوئیچ فشار SIGMA SHP425300 یکی از محبوب‌ترین سوئیچ‌های موجود در سیستم‌های سردخانه، کندانسینگ یونیت و پکیج‌های تهویه مطبوع است.

مشخصات کلیدی:

• رنج کاری: 25 تا 300 psi

• نقطه قطع: 260–280 psi (رایج)

• نوع عملکرد: Normally Closed – در فشار بالا باز می‌شود

• اتصال فرآیندی: برنجی (رزوه استاندارد 1/4")

• ولتاژ مجاز: 220–250VAC

• کاربری: کمپرسورهای اسکرال، پیستونی و روتاری

• مناسب: سردخانه، یخچال صنعتی، پکیج‌های برودتی و سیستم‌های DX

مزایا:

• دقت بالا در نقطه قطع

• قیمت اقتصادی نسبت به برندهای SUPCO و DANFOSS

• نصب آسان

• طول عمر بالا در شرایط دمایی متغیر

چه زمانی باید سوئیچ فشار SHP425300 را تعویض کنیم؟

کمپرسور ناگهانی قطع می‌کند

• Reset نمی‌شود

• فشار طبیعی است ولی فرمان اشتباه می‌دهد

• نشتی از قسمت دیافراگم

• تغییر حساسیت در قطع و وصل

جمع‌بندی

سوئیچ فشار یکی از قطعات حیاتی در سیستم‌های برودتی است که نقشی مستقیم در سلامت کمپرسور دارد. شناخت دقیق عملکرد آن و انتخاب مدل مناسب می‌تواند از خرابی‌های سنگین جلوگیری کند. سوئیچ فشار بالا SIGMA SHP425300 با قیمت مناسب و عملکرد قابل اعتماد، یکی از گزینه‌های اقتصادی و مطمئن برای تکنسین‌ها و فروشگاه‌های قطعات برودتی است.

 اگر قصد خرید یک سوئیچ فشار بالا استاندارد و مقرون‌به‌صرفه را دارید، می‌توانید محصول پیشنهادی ما را مشاهده کنید:

خرید سوییچ فشار مدلSH425300
